MÁY CNC TRUNG TÂM 5 TRỤC XOAY THAY DAO TỰ ĐỘNG – SMJX 1224 R1S

✅ Model: SMJX 1224 R1S

✅ Hàng: Sẵn kho

✅ Xuất xứ : SEMAC – QUỐC DUY

✅ Tư vấn miễn phí : 0903 600 113

QUỐC DUY CAM KẾT

✅ Bảo hành máy 12 tháng

✅ Đảm bảo hàng chính hãng 100%

✅ Lắp đặt miễn phí tận xưởng

Máy cnc trung tâm 5 trục xoay thay dao tự động là dòng máy chế biến gỗ thiết kế với trục cưa xoay 5 trục tự do, xuất xứ Quốc Duy, chuyên dùng để cắt, khoan các loại ván công nghiệp trong ngành chế biến gỗ.

Chi tiết máy cnc trung tâm 5 trục xoay thay dao tự động

Tính năng nổi bật máy cnc trung tâm 5 trục xoay thay dao tự động

  • Máy cnc trung tâm 5 trục xoay thay dao tự động có khả năng xoay trục cưa tự do, quá trình gia công được diễn ra liên tục mà người vận hàng không cần phải tốn thời gian gá đặt phôi nhiều lần. Giúp sản phẩm đồng đều và đạt kích thước chính xác.
  • Máy gia công trung tâm cnc tối ưu hóa phần mềm làm việc, giúp khách hàng dễ tiếp cận và sử dụng.
  • Ray dẫn hướng tuyến tính: Ray Dẫn hướng tuyến tính có khả năng chống ma sát thấp.
  • Bơm chân không làm mát bằng dầu EOROVAC 5.5KW Đài Loan
  • Hộp giảm tốc: Cấu trúc hộp giảm tốc độ ồn thấp và bánh răng xoắn
  • Thiết bị điện hạ thế: Linh kiện điện Schneider của Pháp
  • Hệ thống bôi trơn tự động River Valley của Nhật Bản: bơm bôi trơn điện, điều khiển phần mềm trục vít dẫn hướng, tự động định thời gian và tiếp nhiên liệu định lượng theo yêu cầu

Đặc điểm của máy cnc trung tâm 5 trục xoay thay dao tự động

  • Hệ thống điều khiển: LNC – Đài Loan
  • Ray dẫn hướng tuyến tính tăng độ chính xác
  • Vít truyền động: Trục vít bi TBI Đài Loan cấp độ P1, độ cứng cao, chính xác cao
  • Bơm chân không 7.5 Kw
  • Bộ chuyển đổi tần số: Biến tần MS
  • Hệ thống truyền động driver servo RiDING
  • Hộp giảm tốc: Cấu trúc hộp giảm tốc độ ồn thấp và bánh răng xoắn
  • Thiết bị điện hạ thế: Bộ biến áp

Thông số kỹ thuật máy cnc trung tâm 5 trục xoay thay dao tự động

Hành trình trục X : 3600 mm
Hành trình trục Y : 2100 mm
Hành trình trục Z : 350 mm
Độ dày phôi gia công tối đa : 200 mm
Trục C xoay đa góc (4 góc) : 0 / 45 / 90 / 135
Tốc độ nhanh nhất của trục X : 40 m/phút
Tốc độ nhanh nhất của trục Y : 35 m/ phút
Tốc độ nhanh nhất của trục Z : 20 m/ phút
Trục C : 90°/s
Tốc độ gia công lớn nhất : 20 m/phút
K/cách từ mũi trục chính đến bàn : 0 – 200 mm
Kết cấu máy : Gầm di động, khung cố đinh
Phương thức chuyển động : Trục X, Y, Z sử dụng trục vít me TBI Đài Loan
Servo trục Y (bàn làm việc) : 2 Kw
Servo trục X : 1.5 Kw
Servo trục Z : 1.5 Kw
Công suất trục chính : 9 Kw
Tốc độ quay trục chính : 0 – 24000 vòng/phút
Công suất trục lưỡi cưa : 5.5 kw
Tốc độ quay trục lưỡi cưa : 0 – 6000 vòng/phút
Phần mềm : Aspire , NX
Độ chính xác khi định vị X Y : ± 0.12 / 1000mm
Độ chính xác khi định vị Z : ±0.08
Hệ thống điều khiển : LNC – Đài Loan
Mã lệnh : G code
Khay thay dao thẳng : 8 dao
Tổng công suất : 19.5 kw
Điện áp : 3P AC 380V/50HZ
Khí nén : ≥ 6.5 Kgf/cm²
Bộ bơm hút chân không nước : 7.5 Kw
Kích thước máy : 3700 x 2700 x 2400 mm
Trọng lượng : 5100 kg

Các thông số kỹ thuật phía trên của máy cnc nesting line có thể được điều chỉnh trong giới hạn cho phép để máy hoạt động ổn định hơn mà không ảnh hưởng đến chức năng và kết cấu của máy cnc trung tâm 5 trục xoay thay dao tự động.

Hỗ trợ thiết kế – chế tạo máy móc chế biến gỗ theo yêu cầu của khách hàng.

Hình ảnh chi tiết máy cnc trung tâm 5 trục xoay thay dao tự động

Biến tần | Quốc Duy

Biến tần

Cụm dao gia công | Quốc Duy

Cụm dao gia công

Cụm router | Quốc Duy

Cụm router

Driver | Quốc Duy

Driver

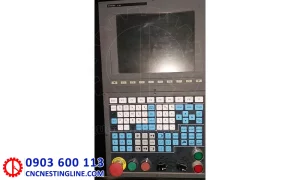

Hệ điều hành Syntec | Quốc Duy

Hệ điều hành Syntec

Hệ thống điện | Quốc Duy

Hệ thống điện

Hút chân không | Quốc Duy

Hút chân không

Khay thay dao | Quốc Duy

Khay thay dao

Trục vít me | Quốc Duy

Trục vít me

Xilanh airtac | Quốc Duy

Xilanh airtac

Ứng dụng máy cnc trung tâm 5 trục xoay thay dao tự động

  • Máy cnc có thể thực hiện các thao tác gia công tự động, nhanh chóng và chính xác. Sử dụng trong các dây chuyền sản xuất bàn, tủ, giường…hoặc điêu khắc các hoa văn có hình dáng phức tạp cần độ chính xác và tỉ mỉ.
  • Thực hiện được các thao tác router, cưa xoay, phay, khoan 5 mặt trong 1 lần gá đặt, đảm bảo kích thước chính xác.

Sản phẩm | Quốc Duy

Sản phẩm | Quốc Duy

Sản phẩm | Quốc Duy

Video hoạt động máy cnc trung tâm 5 trục xoay thay dao tự động

Những lợi ích khi mua máy cnc trung tâm 5 trục xoay thay dao tự động – SMJX 1224 R1S của Quốc Duy:

  • Máy cnc trung tâm 5 trục chất lượng cao – giá cạnh tranh.
  • Các linh kiện máy được trang bị cao cấp, nhập hoàn toàn từ các đơn vị cung cấp uy tín.
  • Máy cnc trung tâm sẽ được đội ngũ kỹ thuật Quốc Duy kiểm tra và đánh giá đạt chất lượng trước khi giao đến khách hàng.
  • Miễn phí lắp đặt – hướng dẫn vận hành máy tận tình. Chia sẻ tận tâm kinh nghiệm bí quyết sản xuất.
  • Chế độ bảo hành – bảo dưỡng nhanh chóng – xử lý vấn đề trục trặc tức thời, không ảnh hưởng đến thời gian sản xuất của khách hàng.

Báo giá máy cnc trung tâm 5 trục xoay thay dao tự động

Quốc Duy cung cấp đa dạng các dòng máy cnc trung tâm như máy cnc trung tâm 2 bàn 2 cụm thay dao tự động, máy cnc trung tâm PTP thay dao tự động… hàng đầu tại Việt Nam, liên hệ ngay Hotline 0903 600 113  để được hỗ trợ tư vấn – báo giá miễn phí và tận tâm nhất.

  • Quý khách có thể xem thêm các sản phẩm tương tự tại website quocduy.com.vn và semac.com.vn
  • Email: info@quocduy.com.vn
  • Quý khách cũng có thể đến trực tiếp xưởng sản xuất của chúng tôi tại địa chỉ: 401 Tô Ngọc Vân, phường Thạnh Xuân, Quận 12, Thành phố Hồ Chí Minh để trực tiếp xem quy trình hoạt động của máy.
