Máy phay cnc trung tâm 4D, với năng suất thực hiện gia công lớn nên được các xưởng sản xuất nội thất sử dụng nhiều.
THÔNG TIN CHI TIẾT VỀ MÁY PHAY CNC TRUNG TÂM 4D
TÍNH NĂNG NỔI BẬT MÁY PHAY CNC TRUNG TÂM 4D
- Khung máy được thiết kế cứ cáp đảm bảo quá trình gia công ổn định.
- Hệ thống điều khiển Syntec – Đài Loan, công nghệ hiện đại dễ dàng thao tác căn chỉnh vận hành.
- Máy cnc trung tâm được trang bị 4 khay chứa thay dao tự động.
- Trục chính công suất lớn thực hiện gia công nhanh chóng, độ chính xác cao.
- Trang bị 2 bàn làm việc thực hiện gia công liên tục giảm thiểu thời gian làm việc.
- Máy gia công trung tâm cnc 4D được ứng dụng trong cắt ván công nghiệp gia công các sản phẩm như mê ghế, các biên dạng phức tạp,…
Chi tiết linh kiện máy phay cnc trung tâm 4D
- Hệ thống điều khiển : Syntec – Đài Loan.
- Trục chính JST: 9 Kw, khay thao dao thẳng: 4 dao.
- Phương thức truyền động:
- Trục X: servo drive + bộ giảm tốc.
- Trục Y : servo drive + trục vít me – Đài Loan.
- Trục Z : servo drive + bộ giảm tốc.
- Phương thức chuyển động: Rây dẫn hướng tuyến tính – Đài Loan Jintai.
- Trục X: rây dẫn hướng tuyến tính Jintai – HJ35.
- Trục Y: rây dẫn hướng tuyễn tính Jintai – HJ25.
- Trục Z: rây dẫn hướng tuyến tính Jintai – HJ 25.
THÔNG SỐ KỸ THUẬT MÁY PHAY CNC TRUNG TÂM 4D
Kích thước bàn hút chân không | : 1200 x 1200 mm x 2 |
Hành trình trục X | : 3000 mm |
Hành trình trục Y | : 1200 mm |
Hành trình trục Z | : 750 mm |
Cốc hút chân không | : 10 cái N-150, 6 cái N-100 |
Tốc độ chuyển động trục X nhanh nhất | : 40 m/phút |
Tốc độ chuyển động trục Y nhanh nhất | : 40 m/phút |
Tốc độ chuyển động trục Z nhanh nhất | : 40 m/phút |
Motor servo trục X | : 1.3 Kw |
Motor servo trục Y | : 1.3 Kw |
Motor servo trục Z | : 1.3 Kw |
Motor servo trục A | : 0.75 Kw |
Biến tần Fuling | : 11.0 Kw |
Tổng công suất lắp đặt | : ~ 22 Kw |
Điện áp | : 380V, 3P, 50HZ |
Kích thước máy | : 4000 x 2350 x 3800 mm |
Trọng lượng | : 4000 kg |
Các thông số kỹ thuật phía trên có thể được điều chỉnh trong giới hạn cho phép để máy hoạt động ổn định hơn mà không ảnh hưởng đến chức năng và kết cấu của máy.
CNC nestingline hỗ trợ thiết kế – chế tạo máy móc chế biến gỗ theo yêu cầu của khách hàng.
HÌNH ẢNH CHI TIẾT CỦA MÁY CNC 4D

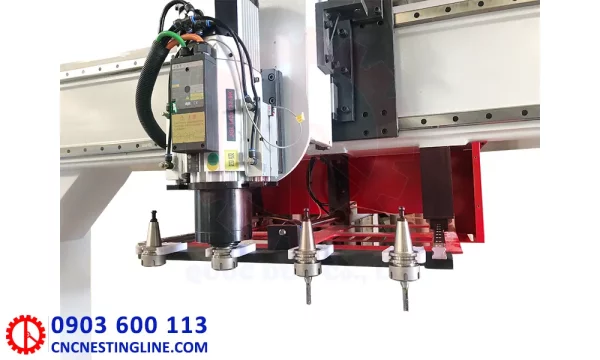

Khay thay dao
Biến tần fulling
Ray trượt bàn làm việc
ỨNG DỤNG MÁY PHAY CNC TRUNG TÂM 4D
VIDEO MÁY HOẠT ĐỘNG MÁY PHAY CNC TRUNG TÂM 4D
Tại Quốc Duy, chúng tôi cung cấp đa dạng các dòng máy máy cnc trung tâm nhằm đáp ứng kịp thời nhu cầu của khách hàng, chúng tôi xin đảm bảo rằng:
- Trung tâm hỗ trợ kỹ thuật bảo hành bảo trì máy nhanh chóng và kịp thời, không làm gián đoạn tiện độ sản xuất của khách hàng.
- Linh kiện máy chất lượng cao giúp máy hoạt động ổn định.
- Sở hữu đội ngũ kỹ sư tay nghề cao, sẽ kiểm tra căn chỉnh toàn bộ hệ thống máy trước khi giao máy đến xưởng khách hàng.
- Lắp đặt máy nhanh chóng, hướng dẫn vận hành chi tiết máy cho đến khi bàn giao.
BÁO GIÁ MÁY PHAY CNC TRUNG TÂM 4D
Quý khách có thể tham khảo thêm các dòng máy cnc mà Quốc Duy đang cung cấp như máy cnc trung tâm 3 trục thay dao tự động, máy gia công trung tâm cnc 2 bàn, máy CNC 4D cắt ván ép 2 bàn, máy phay cnc router khoan cắt… hàng đầu tại Việt Nam.
Liên hệ ngay Hotline 0903 600 113 để được hỗ trợ tư vấn – báo giá miễn phí và tận tâm nhất.
- Tham khảo thêm các sản phẩm tương tự tại website quocduy.com.vn và semac.com.vn
- Email: info@quocduy.com.vn
- Xem máy hoạt động trực tiếp tại địa chỉ: 401 Tô Ngọc Vân, phường Thạnh Xuân, Quận 12, Thành phố Hồ Chí Minh
