Máy tubi chép hình cnc 6 trục được trang bị 4 trục phay và 2 trục chà nhám chuyên gia công đố cửa, chân bàn ghế, giường…. năng suất cao vượt trội và vận hành nhanh chóng , tiện lợi không cần làm dưỡng gá sản phẩm…
CHI TIẾT MÁY TUBI CHÉP HÌNH CNC 6 TRỤC – HH CNC 85 6TC
TÍNH NĂNG NỔI BẬT CỦA MÁY TUBI CHÉP HÌNH CNC 6 TRỤC
- Máy chép hình thẳng CNC được trang bị 6 trục phay chép hình cùng với trục chà nhám, giúp sản phẩm láng mịn không cần chuyển sang công đoạn chà nhám.
- Chiều cao gia công được 200 mm, có thể tùy chỉnh theo yêu cầu của khách hàng.
- Chiều dài sản phẩm gia công lên đến 2m có thể option lên 2m5.
- Hệ thống đưa phôi tự động cho nâng suất cao, cho ra sản phẩm đồng đều và đẹp.
- Quy trình hoạt động của máy tubi chép hình cnc 6 trục: đưa phôi đến – phay chép hình và lui – chà nhám
- Trang bị hệ thống hút bụi, không gây ảnh hưởng đến chất lượng chà nhám.
CHỨC NĂNG CỦA MÁY TUBI CHÉP HÌNH CNC 6 TRỤC
- Có cả trục phay tubi và trục chà nhám
- Trục phay nhập khẩu chất lượng cao
- Thay thế dao phay dễ dàng
- Hệ thống điều khiển CNC hiện đại
THÔNG SỐ KỸ THUẬT CỦA MÁY CHÉP HÌNH CNC 6 TRỤC
| Chiều cao làm việc tối đa | 200 mm |
| Chiều dài làm việc tối đa | 2000 mm (tùy chọn: 2500 mm) |
| Chiều rộng làm việc tối đa | 350 mm |
| Bộ điều khiển và phần mềm | Điều khiển bằng hệ thống máy tính, hỗ trợ chuyển đổi file CAD/CAM. |
| Động cơ Servo Delta | 3 KW x 1 / 0,85 KW x 6 |
| Trục chính (Động cơ Ý) | 15 HPx2 / 10 HP x 2 / 7.5 HPx2 |
| Số dao phay | 4 |
| Trục chà nhám | 2 |
| Đường kính trục chính | 40 mm |
| Tốc độ làm việc | 1-15 mm |
| Tốc độ trục chính | 9000 vòng/phút |
| Tốc độ trục nhám | 4000 vòng/phút |
| Tốc độ đưa phôi | 100 m / phút |
| Hệ thống kẹp | 8 xi lanh khí nén dọc |
| Khối lượng máy | 7800 kg |
| Khối lượng đóng gói | 8300 kg |
| Kích thước máy | 200 x 125 x 40 |
Các thông số kỹ thuật của máy tubi chép hình cnc phía trên có thể được điều chỉnh trong giới hạn cho phép để máy hoạt động ổn định hơn mà không ảnh hưởng đến chức năng và kết cấu của máy tubi chép hình cnc 6 trục.
Hỗ trợ thiết kế – chế tạo máy móc chế biến gỗ theo yêu cầu của khách hàng.

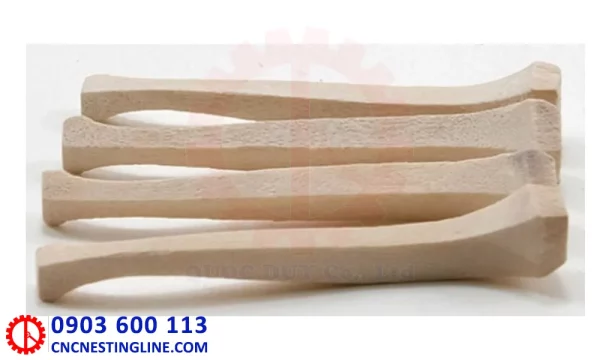

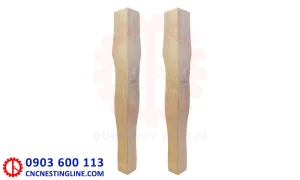

ỨNG DỤNG MÁY TUBI CHÉP HÌNH CNC 6 TRỤC
VIDEO MÁY HOẠT ĐỘNG MÁY TUBI CHÉP HÌNH CNC 6 TRỤC
Cấu tạo của máy phay chép hình + chà nhám cnc 6 trục
- Máy tubi chép hình cnc 6 trục được trang bị 6 trục làm việc trong đó có 4 trục phay dùng để chép hình và 2 trục dùng để chà nhám.
- Bộ kẹp được trang bị 8 xylanh giúp phôi chắn chắc, an toàn cho người vận hành máy trong suốt quá trình sử dụng.
- Điều khiển bằng hệ thống máy tính, hỗ trợ chuyển đổi file CAD/CAM.
- Động cơ Servo Delta3 KW x 1 / 0,85 KW x 6
Những lợi ích mà máy tuabi chép hình CNC mang lại?
- Tiết kiệm chi phí nhân công, không phải phụ thuộc vào tay nghề của nhân công, đôi lúc sản phẩm cho ra không đạt yêu cầu.
- Tiết kiệm chi phí phôi liệu: Hầu hết các sản phẩm của máy chép hình cnc 100% đều đặt chất lượng.
- Tiết kiệm chi phí đầu tư máy móc: Sau khi định hình sản phẩm thay vì phải chuyển sang công đoạn chà nhám thì máy chép hình thẳng cnc 6 trục được tích hợp cụm chà nhám trên máy. Giúp gia công nhanh – không phải đầu tư thêm máy chà nhám.
- Độ chính xác cao – sản phẩm đồng đều – đạt chất lượng.
- Đẩy nhanh tiến độ gia công: cài đặt và thiết lập máy nhanh chóng so với các dòng máy thông thường.

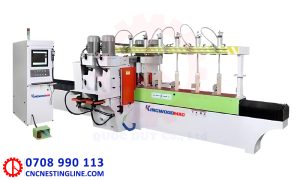

- Thiết kế đa dạng, dễ dàng lựa chọn tùy thuộc vào chức năng của máy tubi chép hình cnc 6 trục cũng như chi phí đầu tư ban đầu của khách hàng: máy chép hình 2 trục, máy phay tubi cnc 4 trục, máy chép hình dài cnc 8 trục.
BÁO GIÁ MÁY TUBI CHÉP HÌNH CNC 6 TRỤC
Cnc nesting line cung cấp đa dạng các dòng chép hình cnc chất lượng với giá thành tốt liên hệ ngay Hotline 0903 600 113 để được hỗ trợ tư vấn – báo giá miễn phí và tận tâm nhất.
- Quý khách cũng có thể đến trực tiếp xưởng sản xuất của chúng tôi tại địa chỉ: 401 Tô Ngọc Vân, phường Thạnh Xuân, Quận 12, Thành phố Hồ Chí Minh để trực tiếp xem máy chép hình cnc hoạt động.
- Quý khách có thể xem thêm các sản phẩm tương tự tại các website quocduy.com.vn và semac.com.vn
- Email: info@quocduy.com.vn
