Máy cnc nesting 4 đầu full line là dòng máy chuyên dùng để phay, khoan, gia công biên dạng bề mặt gỗ công nghiệp, là lựa chọn hàng đầu của các nhà xưởng sản xuất nội thất như giường, tủ, bàn ghế….
CHI TIẾT MÁY PHAY CNC NESTING 4 ĐẦU FULL LINE
TÍNH NĂNG NỔI BẬT MÁY CNC NESTING 4 ĐẦU
- Máy cnc nesting có khả năng phay biên dạng, khoan lỗ cam, chốt, bản lề, phay rãnh, cắt ván với kích thước chính xác tuyệt đối.
- Máy được trang bị 4 cụm router với công suất lớn.
- Tích hợp hệ thống nâng hạ phôi tự động giúp gia công nhanh chóng.
- Hệ thống điều khiển thông minh, lưu trữ đưa file đã gia công.
- Sản phẩm đạt được sự đồng bộ và đạt năng suất cao.
CẤU TẠO CỦA MÁY PHAY CNC FULL LINE
- Hệ điều khiển : Weihong – ĐÀI LOAN (Nest 4B) /Syntec – Đài Loan (Nest 4BP)
- Xylanh : Airtac – Đài Loan
- Biến tần : Delta – Đài Loan
- Servo : Leadshine
- Thiết bị điện : Siemens – Đức
- Hệ thống nâng hạ phôi tự động
THÔNG SỐ KỸ THUẬT MÁY CNC NESTING FULL LINE
MÁY PHAY CNC NESTING 4 ĐẦU FULL LINE NEST 4B/ NEST 4BP
Model | NEST 4B | NEST 4BP |
Hệ điều khiển | Weihong– ĐÀI LOAN | Syntec – ĐÀI LOAN |
Xylanh | Airtac – Đài Loan | Airtac – Đài Loan |
Biến tần | Delta – Đài Loan | Delta – Đài Loan |
Servo | Leadshine | Leadshine |
Thiết bị điện | Siemens – Đức | Siemens – Đức |
Trang bị rulo đè phôi | – | 2 |
Bơm chân không | Nước | Khô |
Kích thước làm việc | 1300 x 2500 mm | 1300 x 2500 mm |
Hành trình trục Z | 260 mm | 260 mm |
Tốc độ di chuyển trục X | 35 m/phút | 35 m/phút |
Tốc độ di chuyển trục Y | 35 m/phut | 35 m/phut |
Motor trục router | 6 kw x 4 | 6 kw x 4 |
Tốc độ trục chính | 18000 vòng/phút | 18000 vòng/phút |
Bơm chân không | 7.5 kw | 5.5 kw |
Đường kính hút bụi | 150 mm | 150 mm |
Khí nén | 6 kg/m3 | 6 kg/m3 |
BÀN NÂNG THỦY LỰC
Tải tối đa | : 2 tấn |
Chiều cao nâng tối đa | : 1.2M |
Động cơ bơm thủy lực | : 2HP |
Kích thước máy | : 2200 × 1000 × 500mm |
Trọng lượng | : 800 kg |
BĂNG TẢI RA PHÔI
Thân băng tải được làm từ nhôm | |
Phù hợp cho tất cả các loại phôi thẳng | |
Điều chỉnh tốc độ đưa phôi bằng biến tần | |
Chiều rộng đưa phôi | : 1300mm |
Chiều dài đưa phôi | : 2500mm |
HÌNH ẢNH CHI TIẾT CỦA MÁY PHAY CNC NESTING 4 ĐẦU FULL LINE
Sự khác nhau giữa máy CNC NESTING 4 đầu NEST 4B và NEST 4BP
Bơm chân không bằng nước
Bơm chân không khô
Hệ thống điều khiển Weihong
Hệ thống điều khiển Syntec
Đặc điểm cơ bản của máy
Xilanh Airtac
Hệ thống điều khiển syntec
Hệ thống điều khiển Weihong
Tay quay
Servo leadshine
Màn hình điều khiển

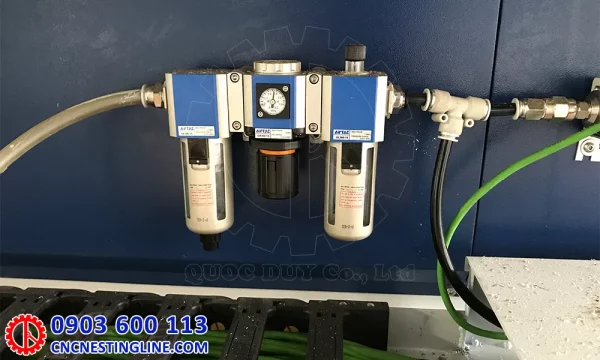

Bộ lọc khí nén
Bộ gắp phôi
4 đầu dao gia công
ỨNG DỤNG MÁY PHAY CNC NESTING
VIDEO MÁY PHAY CNC FULL LINE HOẠT ĐỘNG
Công dụng của máy phay cnc nesting 4 đầu full line – NEST 4B / NEST 4BP
- Máy cnc thực hiện gia công cắt – phay – khoan các sản phẩm đồ nội thất sử dụng ván gỗ công nghiệp, MFC, MDF, ván gỗ, Acrylic, PVC, ván ép, tấm chống cháy và các vật liệu khác với các chi tiết hoa văn nhỏ.
- Các thao tác hầu hết đều được thiết lập tự động nhanh và chính xác cao.
- Đường nét láng mịn không bị mẻ cạnh năng suất cao
- Năng suất gấp 10 lần so với gia công thông thường
Những lợi ích khi mua máy phay cnc nesting 4 đầu full line – NEST 4B / NEST 4BP của Quốc Duy:
- Máy chất lượng cao – giá cạnh tranh.
- Các linh kiện máy được trang bị cao cấp.
- Máy cnc router sẽ được đội ngũ kỹ thuật Quốc Duy kiểm tra và đánh giá đạt chất lượng trước khi giao đến khách hàng.
- Miễn phí lắp đặt – hướng dẫn vận hành máy tận tình. Chia sẻ tận tâm kinh nghiệm bí quyết sản xuất.
- Chế độ bảo hành – bảo dưỡng nhanh chóng – xử lý vấn đề trục trắc tức thời, không ảnh hưởng đến thời gian sản xuất của khách hàng.
