MÁY CNC NESTING PHAY KHOAN CẮT VÁN – YL 15302 R+B+U+N

Máy CNC nesting phay khoan cắt ván | Taiwan

✅ Model: YL-15302 R+B+U+N

✅ Hàng: Sẵn kho

✅ Xuất xứ : SEMAC – QUỐC DUY

✅ Tư vấn miễn phí : 0903 600 113

QUỐC DUY CAM KẾT

✅ Bảo hành máy 12 tháng

✅ Đảm bảo hàng chính hãng 100%

✅ Lắp đặt miễn phí tận xưởng

Máy cnc nesting phay khoan cắt ván YL-15302 R+B+U+N là dòng máy chuyên dùng trong để gia công khắc cnc, gia công các biên dạng phức tạp, được nhập khẩu hoàn toàn từ Đài Loan.

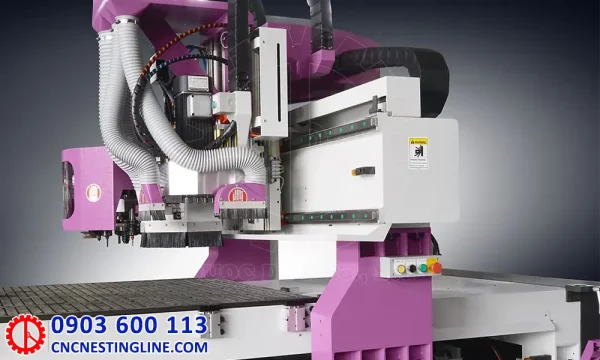

CHI TIẾT MÁY CNC NESTING PHAY KHOAN CẮT VÁN – YL-15302 R+B+U+N

TÍNH NĂNG NỔI BẬT MÁY PHAY KHOAN CẮT VÁN CNC

Máy cnc nesting phay khoan cắt ván có khả năng cắt, khắc, phay, khoan với tốc độ nhanh.
Sản phẩm được hoàn thiện với độ chính xác rất cao.
Khung máy chắc chắn.
Tự động hệ thống bôi trơn trung tâm trong X, Y và Z
Trình điều khiển AC và động cơ servo. TFT 19 “đầy màu sắc trên màn hình hiển thị màu LCD.
Bàn phím cho máy tính. Quy trình hiển thị đồ họa trên màn hình.
Hoạt động trên 2 ngôn ngữ Tiếng Anh và Tiếng Trung.

THÔNG SỐ KỸ THUẬT MÁY CNC NESTING PHAY KHOAN CẮT VÁN

KHẢ NĂNG LÀM VIỆC
Kích thước phôi lớn nhất	: 1524 x 2048 mm
HÀNH TRÌNH
Hành trình trục X	: 1953 mm
Hành trình trục Y	: 3480 mm
Hành trình trục Z	: 280 mm
Khoảng cách từ mũi trục chính tới bàn	: 200 mm
Khoảng cách từ trục trung tâm đến cột	: 1670 mm
BÀN LÀM VIỆC
Kích thước bàn làm việc	: 1550×3060 mm
TỐC ĐỘ
Tốc độ cắt	: 10 m/phút
Tốc độ di chuyển của trục X	: 36 m/phút
Tốc độ di chuyển của trục Y	: 36 m/phút
Tốc độ di chuyển của trục Z	: 10 m/phút
TRỤC CHÍNH
Tốc độ trục chính	: 1000~24000 vòng/phút
Đường kính trục chính	: ISO 30
ATC
Đầu kẹp dao chuẩn	: ER 32
Số đầu kẹp dao	: 8 cái
Khay để dao	: 8 cái
KHOAN
Công suất	: 2.5 Hp (xuất xứ: Đài Loan) đầu khoan
9V+4H+2S	: 2.5 Hp (xuất xứ: Đài Loan) đầu khoan
Số trục khoan dọc	: 9 cái (5 cái trên trục X, 4 cái trên trục Y)
Số trục khoan ngang	: 4 cái (2 cái trên trục X, 2 cái trên trục Y)
Lưỡi cưa mồi tối đa Ø120mm	: 2 cái (1 cái trên trục X, 1 cái trên trục Y)
CỤM GIA CÔNG
Kích thước bước tiến dao	: 3~100 mm
Kích thước bước thu dao	: 3~20 mm
ĐỘNG CƠ
Động cơ trục chính (Xuất xứ Ý)	: S6: 9.6 Kw / S1: 8Kw
Động cơ servo trục X	: 1.7 Kw (DELTA ASDA-A2)
Động cơ servo trục Y	: 2.4 Kw (DELTA ASDA-A2)
Động cơ servo trục Z	: 1.7 Kw(DELTA ASDA-A2)
Động cơ hút chân không	: 50Hz/5.5 Kw
THÔNG SỐ KHÁC
Máy sử dụng hệ điều hành	: SYNTEC – Đài Loan
Biến tần	: DELTA
Khí nén cung cấp	: 6 kgf/cm²
Kích thước máy	: 2485 x 4870 x 2250mm
Trọng lượng đóng gói	: 5300 Kg

Các thông số kỹ thuật phía trên của máy cnc nesting line có thể được điều chỉnh trong giới hạn cho phép để máy hoạt động ổn định hơn mà không ảnh hưởng đến chức năng và kết cấu của máy cnc nesting phay khoan cắt ván.

Hỗ trợ thiết kế – chế tạo máy móc chế biến gỗ theo yêu cầu của khách hàng.

HÌNH ẢNH CHI TIẾT MÁY CNC NESTING PHAY KHOAN CẮT VÁN

Cụm khoanCông suất đầu khoan 9V+4H+2S. Khoan dọc 5 cái trên trục X, 4 cái trên trục Y. Khoan ngang 2 cái trên trục X, 2 cái trên trục Y

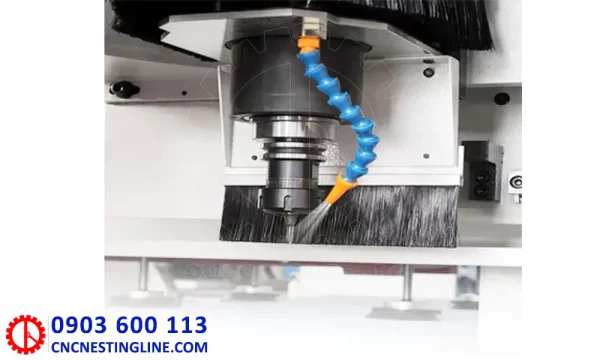

Cụm RouterTrục chính HSD nhập khẩu Ý. Sử dụng chuôi dao ISO 30. Trục chính được làm mát bằng không khí.

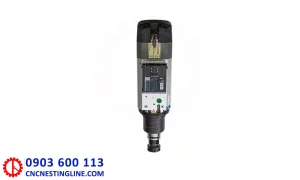

Động cơ trục chính

Khung máy chắc chắn

Khay thay daoVới 8 vị trí kẹp dao. Cán dao: ISO 30

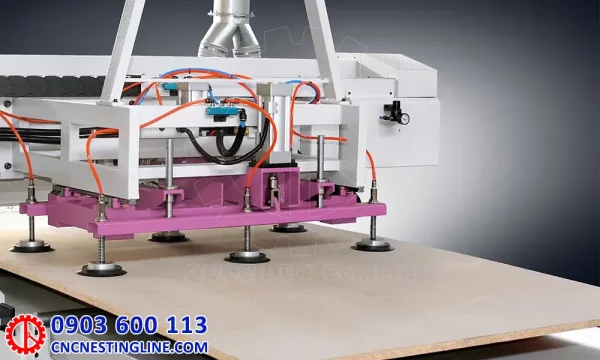

Bộ gắp phôi

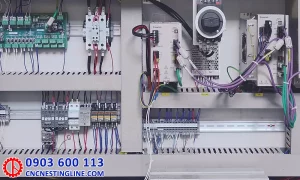

Hệ thống điều khiển

Tủ điều khiển

Hút chân không khô Máy tạo chân không cung cấp lực hút mạnh hơn cho bàn, giữ phôi một cách an toàn trong quá trình gia công.

Hệ thống bôi trơn

Xilanh

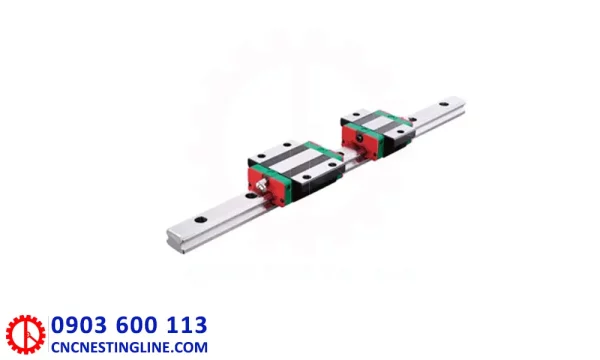

Ray trượt

Tủ điện

Tay quay

Bàn nâng thủy lực

Băng tải

ỨNG DỤNG MÁY CNC NESTING PHAY KHOAN CẮT VÁN

Máy cnc gia công cắt -khắc– phay – khoan các sản phẩm đồ nội thất ván gỗ công nghiệp.
Gia công sản phẩm như bàn, ghế, tủ bếp, nội thất văn phòng,…
Thực hiện khắc được các họa tiết phức tạp nhanh chóng với độ chính xác cao.

Sản phẩm

VIDEO MÁY HOẠT ĐỘNG MÁY CNC NESTING PHAY KHOAN CẮT VÁN

VIDEO

Những lợi ích khi mua máy cnc nesting phay khoan cắt ván YL-15302 R+B+U+N của Quốc Duy:

Máy cnc nesting phay khoan cắt ván chất lượng cao – giá cạnh tranh.
Các linh kiện máy được trang bị cao cấp.
Máy cnc nesting sẽ được đội ngũ kỹ thuật Quốc Duy kiểm tra và đánh giá đạt chất lượng trước khi giao đến khách hàng.
Miễn phí lắp đặt – hướng dẫn vận hành máy tận tình. Chia sẻ tận tâm kinh nghiệm bí quyết sản xuất.
Chế độ bảo hành – bảo dưỡng nhanh chóng – xử lý vấn đề trục trắc tức thời, không ảnh hưởng đến thời gian sản xuất của khách hàng.
