MÁY CNC NESTING GIA CÔNG VÁN – SM 1325R1B HD AL

✅ Model: SM 1325R1B HD AL

✅ Hàng: Sẵn kho

✅ Xuất xứ : SEMAC – QUỐC DUY

✅ Tư vấn miễn phí : 0903 600 113

QUỐC DUY CAM KẾT

✅ Bảo hành máy 12 tháng

✅ Đảm bảo hàng chính hãng 100%

✅ Lắp đặt miễn phí tận xưởng

Máy cnc nesting gia công ván là dòng máy cnc có thể gia công các sản phẩm gỗ công nghiệp, cắt biên dạng, phay, khoan lỗ bề mặt sử dụng trong quá trình gia công tạo ra các sản phẩm hàng loạt cần sự chính xác và đồng bộ về kích thước.

CHI TIẾT MÁY CNC NESTING GIA CÔNG VÁN – SM 1325R1B HD AL

TÍNH NĂNG NỔI BẬT MÁY CNC NESTING

  • Máy cnc nesting gia công ván được thiết kế với 1 đầu router công suất lớn cùng với một cụm khoan với 9 vị trí gắn mũi khoan.
  • Máy tích hợp thêm cụm thay dao tự động với 9 vị trí kẹp dao. Hỗ trợ tối đa trong quá trình vận hành máy.
  • Máy cnc nesting SM 1325R1B HD được trang bị hệ điều hành Syntec giúp máy hoạt động ổn định.
  • Giao diện vận hành thân thiện – đa dạng ngôn ngữ – thao tác nhanh chóng.
  • Máy được trang bị bộ bơm hút chân không công suất lớn, giúp giữ chặt phôi trong suốt quá trình gia công.
  • Khung máy thiết kế chắc chắn gia công ổn định.
  • Máy cnc nesting được kết hợp hệ thống gắp phôi và gia công, bàn nâng phôi tự động, hệ thống lùa phôi ra bàn chờ sau khi gia công.
  • Máy tự động căn chỉnh trên mặt phôi theo phương án tối ưu nhất, giúp tiết kiệm tối đa phôi liệu.
  • Hệ thống hút bụi, lọc bụi giúp đảm bảo môi trường làm việc an toàn và vệ sinh.

CẤU TẠO CỦA MÁY CNC NESTING GIA CÔNG VÁN – SM 1325R1B HD AL

  • Động cơ Servo Delta
  • DELTA inverter
  • Bàn đưa phôi và ra phôi.
  • Hút chân không 7.5kw giúp máy hoạt động ổn định.
  • Công suất trục đầu khoan 2.2 kw
  • Trục phay công suất 9 kw
  • Bàn nâng thủy lực 2 tấn
  • Băng tải ra phôi

THÔNG SỐ KỸ THUẬT MÁY CẮT VÁN CNC

MÁY CNC NESTING GIA CÔNG VÁN - SM 1325R1B HD

Hành trình trục X : 1300 mm
Hành trình trục Y : 2500 mm
Hành trình trục Z : 220 mm
Motor servo ( X,Y,Z ) : 1kw – Syntec
Tốc độ làm việc : 0-35 m/phút
Motor trục chính : 9.0 Kw
Công suất trục chính bộ đầu khoan : 2.2 kw – Đài Loan
Hút chân không nước : 7.5 kw (Opt hút chân không khô)
Rulo tì phôi : 2 cái
Khay chứa dao : 12 cái
Đầu kẹp dao : 4 cái
Độ chính xác : ±0.025 mm
Mã code : G code
Điện áp : 380 V /50 Hz
Tốc độ trục chính : 24000 vòng / phút
Kích thước máy : 3500 x 2300 x 2000 mm
Trọng lượng : 3000 kg

BĂNG TẢI RA PHÔI

BÀN NÂNG THỦY LỰC
Tải tối đa : 2 tấn
Chiều cao nâng tối đa : 1.2M
Động cơ bơm thủy lực : 2HP
Kích thước máy : 2200 × 1000 × 500mm
Trọng lượng : 800 kg

BĂNG TẢI RA PHÔI

BĂNG TẢI RA PHÔI
Thân băng tải được làm từ nhôm
Phù hợp cho tất cả các loại phôi thẳng
Điều chỉnh tốc độ đưa phôi bằng biến tần
Chiều rộng đưa phôi : 1300mm
Chiều dài đưa phôi : 2500mm
Máy cnc nesting line có thể điều chỉnh dễ dàng các thông số kỹ thuật trong giới hạn cho phép để máy hoạt động ổn định hơn mà không ảnh hưởng đến chức năng và kết cấu của máy.Hỗ trợ thiết kế – chế tạo máy móc chế biến gỗ theo yêu cầu của khách hàng.

HÌNH ẢNH CHI TIẾT MÁY CNC NESTING GIA CÔNG VÁN

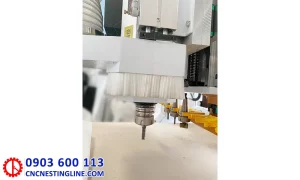

Đầu router máy cnc nesting | Quốc Duy

Đầu Router

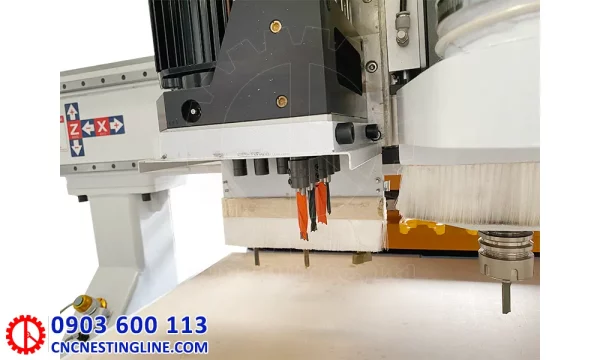

Cụm đầu khoan máy cnc nesting | Quốc Duy

Cụm đầu khoan

Drive laedshin máy cnc nesting | Quốc Duy

Drive leadshine

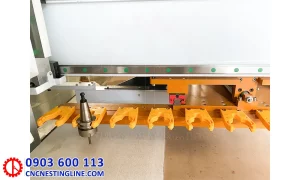

Khay chứa thay dao tự động | Quốc Duy

Khay thay dao

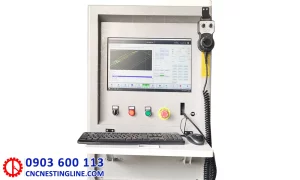

man hinh lam viec may cnc nesting

Màn hình làm việc

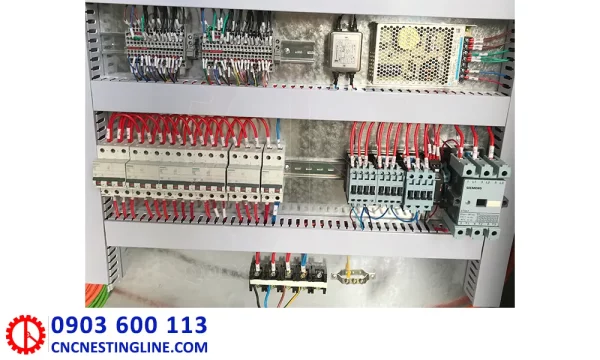

Hệ thống điện máy cnc nesting | Quốc Duy

Hệ thống điện

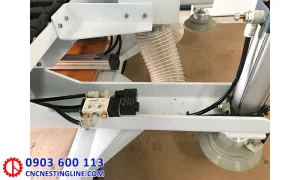

Xylanh airtac máy cnc nesting | Quốc Duy

Xilanh Airtac

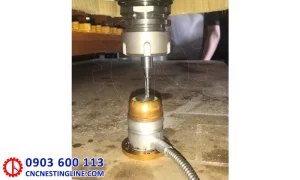

So dao máy cnc nesting | Quốc Duy

Thiết bị so dao

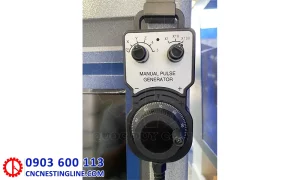

Tay quay máy cnc nesting | Quốc Duy

Tay quay

So ván máy cnc nesting | Quốc Duy

So ván

Ray dẫn máy cnc nesting | Quốc Duy

Ray dẫn hướng thanh trượt

Bàn rulo hỗ trợ đưa phôi vào | Quốc Duy

Bàn rulo hỗ trợ đưa phôi vào

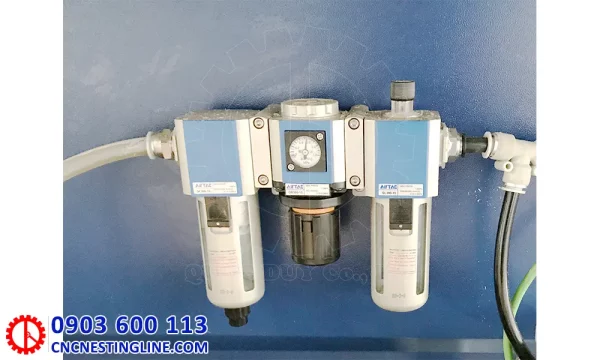

Bo góc khí nén máy cnc nesting | Quốc Duy

Bộ lọc khí nén

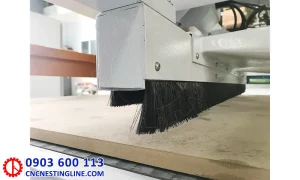

Bộ đẩy ván máy cnc nesting | Quốc Duy

Bộ đẩy ván ra

Biến tần delta máy cnc nesting | Quốc Duy

Biến tần delta

ỨNG DỤNG MÁY GIA CÔNG CNC NESTING

  • Máy cnc thực hiện gia công cắt – phay – khoan các biên dạng từ đơn giản đến phức tạp, với độ chính xác tuyệt đối.
  • Sử dụng cắt xẻ ván, gia công biên dạng, tạo đường rãnh, khoan chốt, cam, bảng lề với độ chính xác cao.
  • Phay được các biên dạng, hoa văn phức tạp, đường nét tinh xảo, tỉ mĩ.
Sản phẩm 1 | Quốc Duy

Sản phẩm

Sản phẩm 2 | Quốc Duy

Sản phẩm

Sản phẩm | Quốc Duy

Sản phẩm

VIDEO MÁY CNC NESTING HOẠT ĐỘNG

Vì sao máy khoan cnc nesting gia công ván SM 1325R1B HD AL của Quốc Duy được ưa chuộng:

  • Máy chất lượng cao – giá cạnh tranh.
  • Các linh kiện máy được trang bị cao cấp, tất cả các linh kiện đều được nhập khẩu từ các thương hiệu nổi tiếng, đảm bảo tính ổn định và tuổi thọ của máy
  • Đội ngũ kỹ thuật có tay nghề sẽ đảm bảo cho quá trình lắp đặt máy cnc router, luôn luôn hỗ trợ trong quá trình hướng dẫn vận hành máy. Hỗ trợ 24/24 khi khách hàng gặp trục trặc.

BÁO GIÁ MÁY CNC NESTING GIA CÔNG VÁN

Quốc Duy cung cấp đa dạng các dòng máy cnc nesting như máy cnc nesting 1325, máy cnc nesting 4 đầu, máy phay cnc nesting 4 đầu full line, máy cnc nesting full line… hàng đầu tại Việt Nam, liên hệ ngay Hotline 0903 600 113  để được hỗ trợ tư vấn – báo giá miễn phí và tận tâm nhất.

  • Quý khách có thể xem thêm các sản phẩm tương tự tại website quocduy.com.vn và semac.com.vn
  • Email: info@quocduy.com.vn
  • Quý khách cũng có thể đến trực tiếp xưởng sản xuất của chúng tôi tại địa chỉ: 401 Tô Ngọc Vân, phường Thạnh Xuân, Quận 12, Thành phố Hồ Chí Minh để trực tiếp xem quy trình hoạt động của máy.
