Máy cắt phay router cnc – YL 12242 R+B+U có kích thước lớn và cụm gia công phay, khoan, cưa đa dạng, đáp ứng nhiều nhu cầu gia công
Chi tiết máy cắt phay router cnc
Tính năng nổi bật máy cắt phay cnc
- Máy cnc router có xuất xứ từ Đài Loan.
- Máy được trang bị 1 cụm phay và 1 cụm khoan.
- Ngoài trục cắt phay router, máy cnc router còn có cụm khoan ngang, khoan dọc và 2 lưỡi cưa, đáp ứng nhiều nhu cầu gia công khác nhau
- Khay dao tròn xoay thay dao tự động với 8 vị trí kẹp dao.
- Máy cnc có kích thước lớn, cho khả năng gia công ván lớn và có độ dày lên tới 200mm
Thông số kỹ thuật máy cắt phay router cnc
| Hành trình trục X | 1720mm |
| Hành trình trục Y | 2870mm |
| Hành trình trục Z | 280mm |
| Chiều dày phôi làm việc | 200mm |
| Kích thước bàn làm việc tối đa | 1220x2440mm |
| Tốc độ cắt | 10m/phút |
| Tốc độ di chuyển trục X | 36m/phút |
| Tốc độ di chuyển trục Y | 36m/phút |
| Tốc đọ di chuyển trục Z | 10m/phút |
| Tốc độ quay trục chỉnh | 1000-24000 vòng/phút |
| Đầu côn trục chính | ISO 30 |
| Khay dao | Dạng tròn |
| Kẹp dao | ER32 |
| Số kẹp dao | 8 cái |
| Công suất | 2.5HP |
| Khoan dọc | 9 cái (5 theo chiều trục X, 4 theo chiều trục Y) |
| Khoan ngang | 4 cái (2 theo chiều trục X, 2 theo chiều trục Y) |
| Lưỡi cưa đường kính lớn nhất Ø120mm | 2 cái (1 theo chiều trục X, 1 theo chiều trục Y) |
| Kích thước dao phay router | 3-100mm |
| Kích thước collet kẹp dao | 3-20mm |
| Động cơ trục X | 1,7kW |
| Động cơ trục Y | 2.4kW |
| Động cơ trục Z | 1.7kW |
| Động cơ hút chân không | 50Hz/5.5kW / 60Hz/6.4kW |
| Áp suất khí nén | 6 Kgf/cm2 |
| Kích thước máy | 2250x4250x2250mm |
| Trọng lượng máy | 5000kg |
Các thông số kỹ thuật phía trên có thể được điều chỉnh trong giới hạn cho phép để máy hoạt động ổn định hơn mà không ảnh hưởng đến chức năng và kết cấu của máy.
Hỗ trợ thiết kế – chế tạo máy móc chế biến gỗ theo yêu cầu của khách hàng.
Hhình ảnh chi tiết máy cắt phay router cnc
Khay dao
Có 8 ổ chứa dao, thay đổi tự động

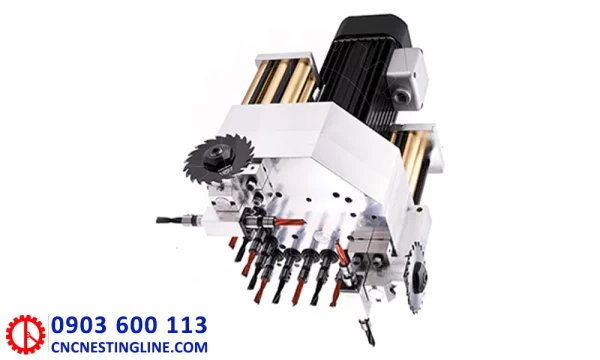

Cụm khoan cưa
Có tổng 13 mũi khoan và 2 lưỡi cưa
Ứng dụng máy cắt phay router cnc
Video hoạt động máy cắt phay router cnc
Hướng dẫn sử dụng máy cắt phay router cnc
- Trước khi bắt đầu vận hành máy cnc router, kiểm tra máy có hoạt động bình thường hay không, kiểm tra nguồn điện và khí nén yếu cầu
- Chọn vật liệu tương thích với máy và phù hợp với yêu cầu gia công.
- Thiết lập thiết kế: Sử dụng phần mềm CAD/CAM để thiết kế hoặc chỉnh sửa thiết kế sản phẩm cần gia công.
- Chuyển đổi thiết kế thành tệp G-code: Sử dụng phần mềm CAM để chuyển đổi thiết kế thành tệp G-code, tệp này sẽ điều khiển hoạt động của máy.
- Bắt đầu gia công: Sau khi thiết lập xong, bạn có thể bắt đầu gia công theo thiết kế đã chỉ định.
- Luôn vệ sinh máy sau khi sử dụng.
Lưu ý: Luôn tuân thủ các quy định an toàn khi vận hành máy và học cách sử dụng máy trước khi thực hiện.
Dao cụ của máy cắt phay router cnc
Đến với CNC nestingline bạn không chỉ tìm được các dòng máy phù hợp với nhu cầu và kinh tế của mình, tại đây chúng tôi còn cung cấp hầu hết các loại dao cụ như : mũi khoan, dao phay, lưỡi cưa… và còn rất nhiều vật tư ngành gỗ chất lượng cao .
Báo giá máy cắt phay router cnc
Quốc Duy cung cấp đa dạng các dòng máy cnc router như Máy CNC 1 đầu trục cưa đôi 2 lưỡi, máy cnc router 2 trục, máy phay cnc router 1 trục, máy phay cnc router khoan cắt… hàng đầu tại Việt Nam.
Ngoài ra, chúng tôi còn cung cấp các dòng máy làm mộng cnc, máy tiện cnc, máy cnc trung tâm,…Mọi thắc mắc hãy liên hệ với chúng tôi qua thông tin bên dưới để được tư vấn nhanh và sớm nhất:
- Hotline 0903 600 113 để được hỗ trợ tư vấn – báo giá miễn phí và tận tâm nhất.
- Xem thêm các sản phẩm tương tự tại website quocduy.com.vn và semac.com.vn
- Email: info@quocduy.com.vn
- Trực tiếp xem máy hoạt động tại: 401 Tô Ngọc Vân, phường Thạnh Xuân, Quận 12, Thành phố Hồ Chí Minh
